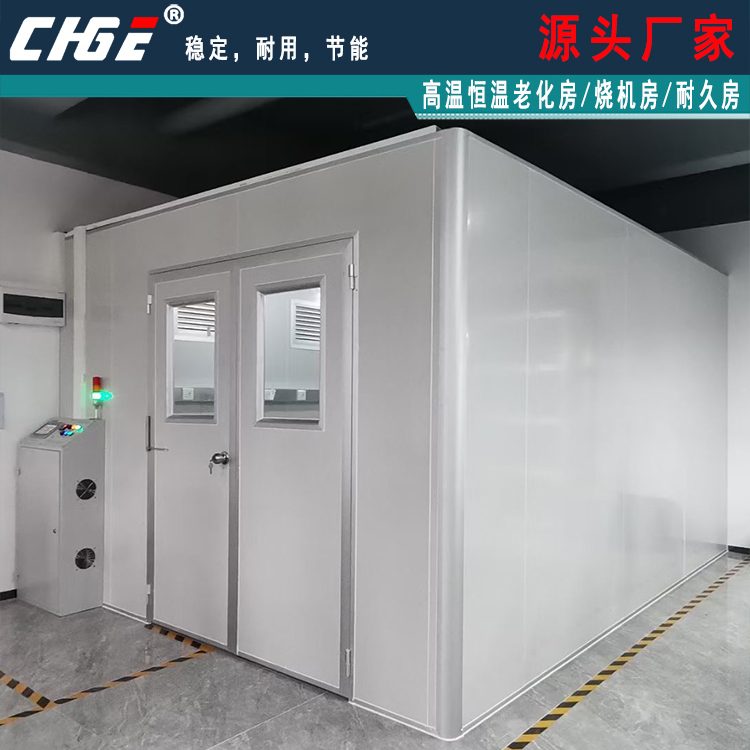

| 產品名稱 | 老化房/恒溫老化房/高溫老化房/燒機房/煲機室/產品壽命耐久測試間/恒溫恒濕試驗房 |
| 產品型號 | ORT-8（非標另定） |
| 外形尺寸 | 15560*2600*H2500（尺寸可根據客戶產品和尺寸定制） |
| 內尺寸 | |
| 溫度范圍 | 溫度范圍：20℃～60℃（溫度范圍可據客戶定制） |
| 常用溫度：25℃，35℃，45℃，55℃，可任意更改切換使用溫度，切換溫度后可投入使用。 | |
| 偏差/均勻性≤±5℃，均勻度可定制，空載/帶載測試 | |
| 波動度≤±0.5℃ | |
| 加熱管 | 不銹鋼發熱管/鎳鉻合金發熱絲；加熱絲上方安裝防干燒溫控器，控制器能顯示干燒故障內容 |
| 熱交換器 | 純紫銅管+翅片 |
| 升降溫速率 | 大約1℃/min（可定制） |
| 負載 | 空載測試，升降溫過程負載不發熱。可定制帶負載 |
| 恒溫系統結構 | 恒溫系統使用兩套熱交換器配套結構；水道管路安裝電動閥，當設置溫度≥45℃時，冷水管路自動關閉進入熱交換器的水量，讓冷水自動回流到外圍供水系統； |
| 控制器 | 7寸觸摸屏+溫度PLC+溫度擴展模塊 |
| 控制器功能 | 1、觸摸屏內第二級界面能實時顯示各點的溫度曲線圖、濕度顯示圖 |
| 2、溫度監控點18路，安裝房內頂部6支分布通道上方左右兩邊+墻壁左右兩邊各6支平均分布，從地面起第一排高度350MM，每二排高度1200MM，水平三支平均分布；溫度監控與設備聯動控制，主界面可設定溫度上下限報警值，例設定±2℃時，溫度超值后三色燈光報警并顯示報警內容(二級加密界面也可自由設置報警時停機或不停機)；配置濕度監控1路（可編寫濕度報警范圍，顯示報警內容） | |
| 3、大容量溫度實時采集，記錄每一路溫度監控點實時溫度的變化，采集頻率可以更改，最少單位為秒。當記錄頻繁為600S時可連續記錄15天以上。 | |
| 4、按制屏配套網口對接電腦管控。 | |
| 5、數據導出軟件要求：自動生成Excel文檔，每路溫濕度數據占用一個表格單元格，配套導出數據軟件。 | |
| 主開關品牌 | 施耐德、歐姆龍、開關電源明偉 |
| 電機 | 三相鋁殼電機，每兩臺電機裝配獨立的交流接觸器及熱保護繼電器 |
| 電控箱 | 電箱安裝在恒溫老化房正門右邊（尺寸：寬500*厚250*高1300），電箱可安裝機腳，內部布局簡潔，且安裝主漏電開關，安裝一套電子電量表；電箱內部線路簡潔：溫控PLC+擴展模塊+繼電器+交流接觸器+熱繼電器等。電箱正面安裝觸摸屏+歐姆龍溫控器作超溫保護+按鈕開關、電源開慶、房內照明燈開關、貨架照明燈開關、手動排煙開關； |
| 系統照明 | 1、要求使用防爆節能LED燈照明，頂底均需布置，亮度要求：地面起1.2M處使用照度計測試照度值不低于250LM; |
| 2、房體內部兩邊墻體各出風口安裝1條12V/24V LED暖白光燈帶,獨立的明偉開關電源供電，可調亮度以保證LED的使用壽命； | |
| 煙感報警 | 房內頂部安裝2路煙霧報警器； |
| 排風系統 | 設備房頂安裝2路強力排風機，每臺排風機功率不低于350W，煙感報警時能自動聯動強制排風，也可手動啟動排風。 |
| 密封性 | 各門縫不漏風，啟動設備風機用小紙條在門外測試紙條無明顯擺動； |

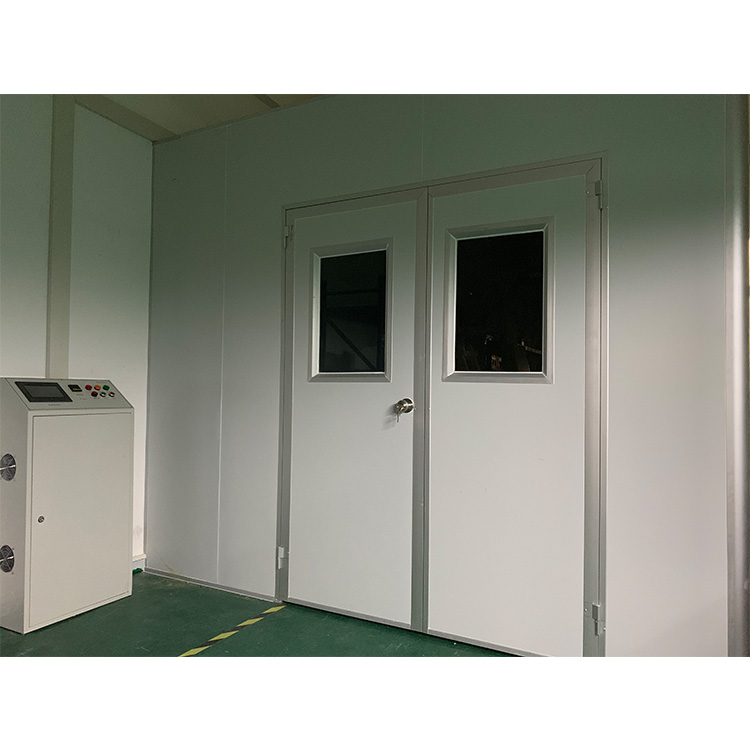

| 設備門 | 設備門安裝觀察窗（H600*W400)mm；設備門尺寸：1400*2000mm雙開；安裝門限開關（開門電機降速或停止部份電機工作，程序功能可選擇打開或關閉此功能）不使用變頻器；安裝透明擋風門簾；設備內部開門把手可安裝小型省力推桿 |
| 測試孔 | 可安裝測試孔，比如：進門房內地面起370mm，左邊起550mm為第一個測試孔中心位；同一列孔往上間隔300mm,每列共6個左邊17列，每列孔間距800mm，裝有安全門的另一邊共16列，孔徑100mm共198個；提供足夠的保溫棉堵塞測試孔； |
| 安全門 | 恒溫老化房尾部右邊設計1個安全門；尺寸：600*1800mm；安裝門限開關，開門延時30秒可聲光報警，觸摸屏內顯示報警內容；安全門內部張貼警示牌 |
| 報警 | 三色聲光報警燈 |
| 冷卻方式 | 使用方提供∮32mm管道約10--18℃常溫水管接頭，提供水管配件對接安裝調試 |
| 板材 | 組合式拼裝板結構； |
| 內膽：噴塑鍍鋅彩鋼板，表面厚度≥0.5mm保溫層100mm耐高溫巖棉保溫材料，防火等級達到國家防火標準B級； | |
| 外殼：噴塑鍍鋅彩色鋼板，表面厚度≥0.5mm； | |
| 底板保溫 | 安裝保溫底板，底板使用50*50mm方通鋼管結構+巖棉填充，表面使用2.5mm鋼板平鋪焊接+絕緣墊平鋪； |
| 安裝周期 | 可多套同時施工，每套平均不超過7天交付； |
| 噪音 | 設備周邊1米處測量≤75dB |
| 電量監控 | 恒溫老化房可配套電子電能表用于監控設備使用電量 |
| 設備故障率 | 連續工作720H≤0.5%（不含人為、停電、停水等因素） |
| 電源 | AC/380V±10%、50Hz ，三相五線制 |
| 保護系統，滿足設備各種自保護功能 | 1.可靠的接地保護裝置； |
| 2.超溫、煙感聲光報警； | |
| 3.電源相序、欠壓、過壓、缺相保護 | |
| 4.漏電/過載保護； | |
| 5.加熱器防干燒、短路保護； | |
| 6.鼓風電機過載保護； | |
| 隨機配件 | 配主要易損件，例如：鎧裝鉑電阻，三相固態繼電器，全鋁殼鼓風電機，中間繼電器，交流接觸器，熱繼電器等 |
